既有隧道爆破测振仪现场安装指南_经营动态
既有隧道爆破振动自动化监测，是保障既有隧道结构安全、运营稳定及长期性能评估的关键技术手段，其核心在于通过高精度传感器、智能采集仪与智能数据分析系统，构建全周期安全监测机制，实现对隧道结构变形及关键设施状态的实时追踪。
一、测点布设

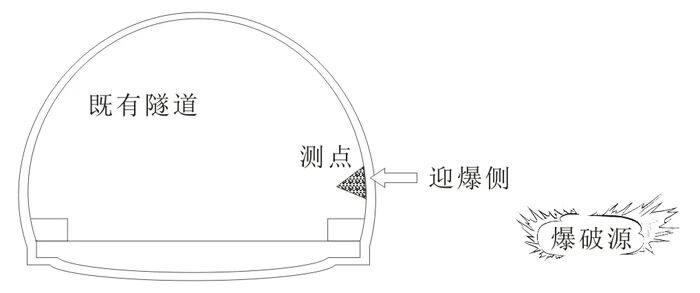

既有隧道爆破振动安全允许值应选择迎爆侧洞壁至爆源最近处的质点振动速度最大峰值为基准，临近隧道的迎爆侧边拱墙的振动强度大于背爆侧，因此测点应布设在既有隧道迎爆测一侧。

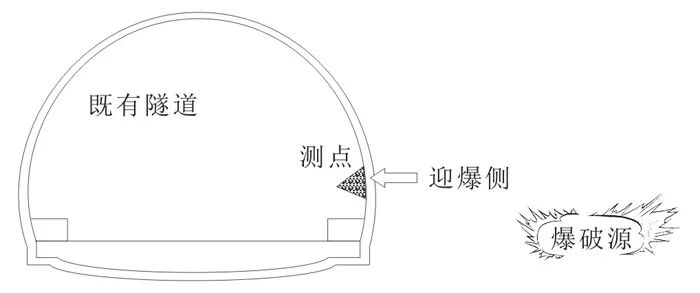

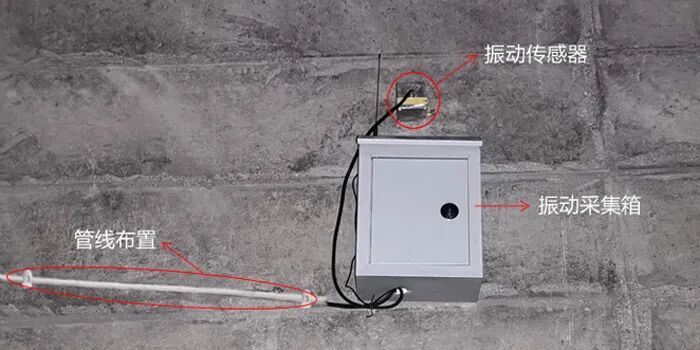

安装示意图
二、设备安装
1.准备工作

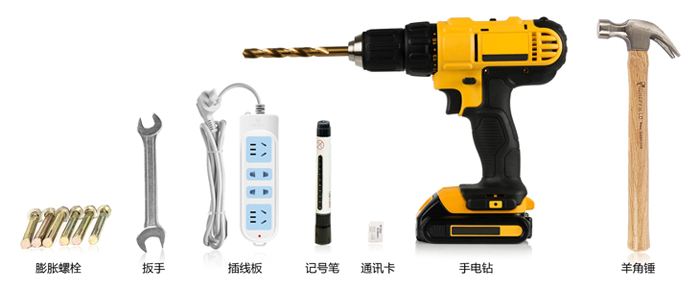

安装前，需根据测点布设对测点及其传感器进行统一编号，推荐安装所需器材如下：

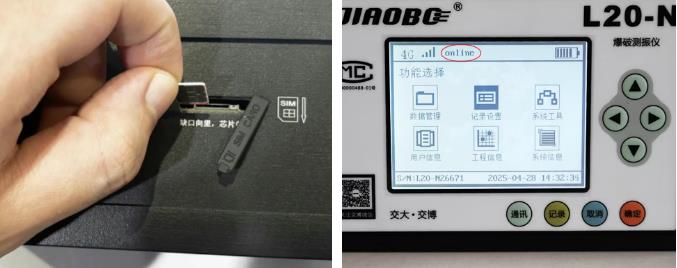

通讯卡安装时，需缺口向里，芯片向下插入通讯卡（启动仪器，界面显示“online”表示安装无误。）
2.安装步骤
第一步：安装传感器

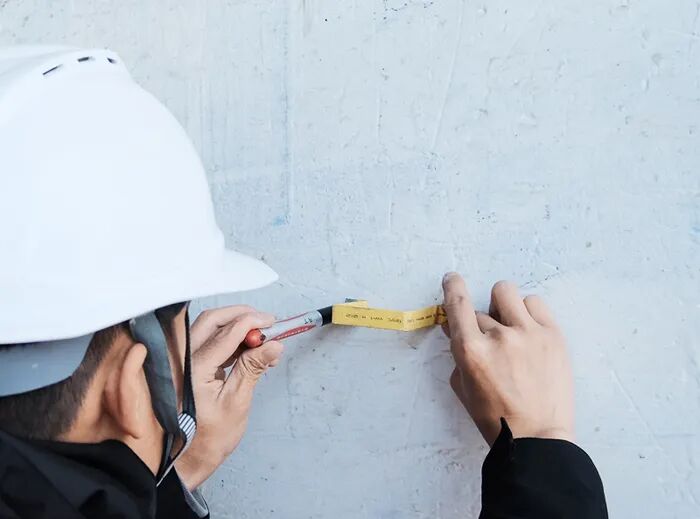

记号笔做好标记

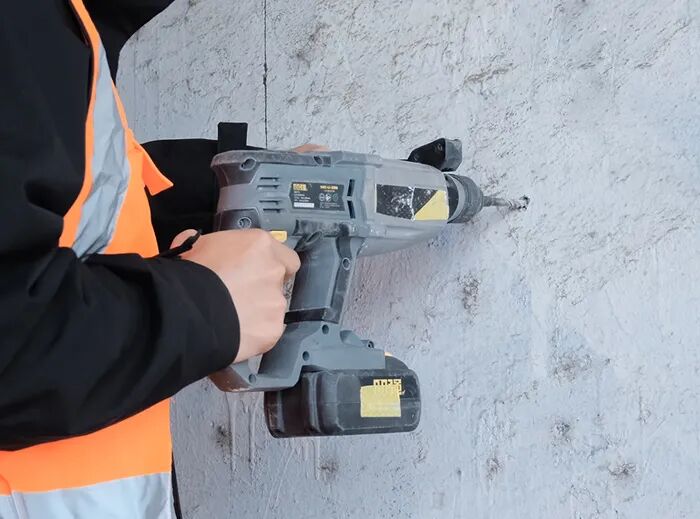

电钻打孔

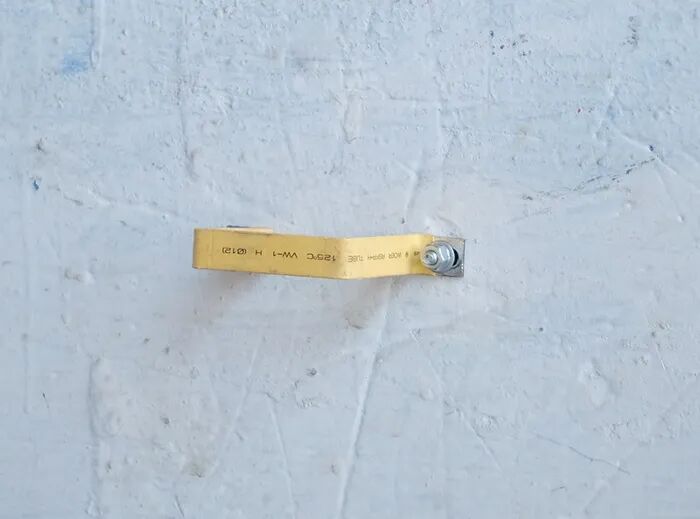

膨胀螺栓固定夹具

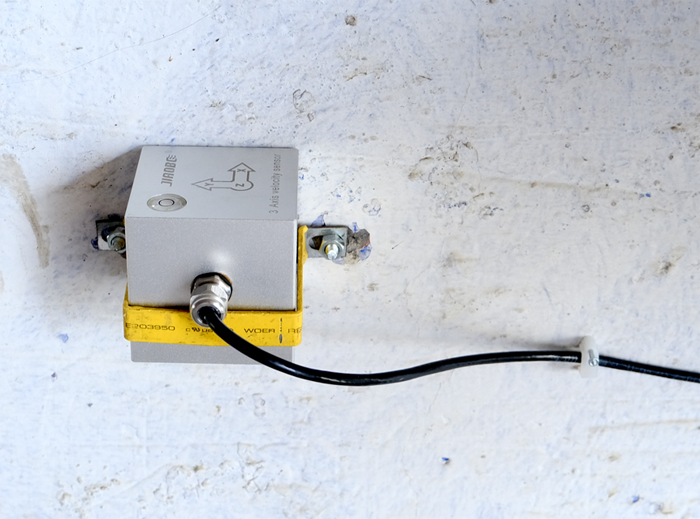

水平放置传感器,拧紧螺栓

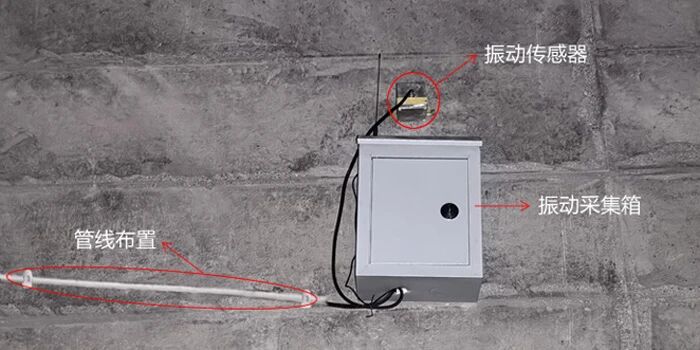

第二步：安装防护箱

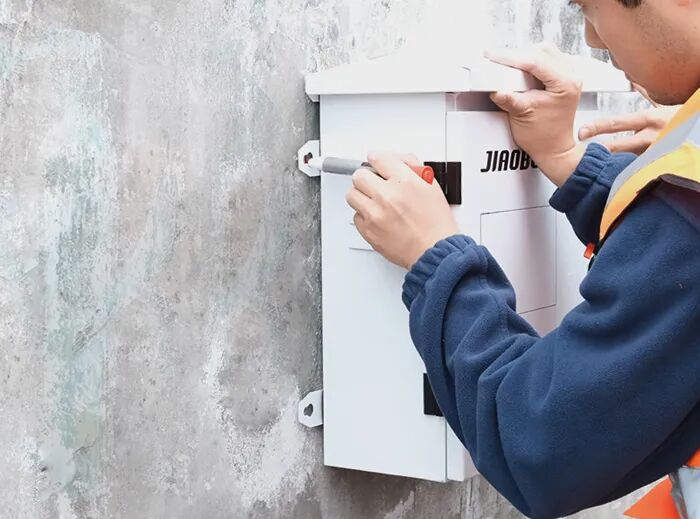

记号笔做好标记

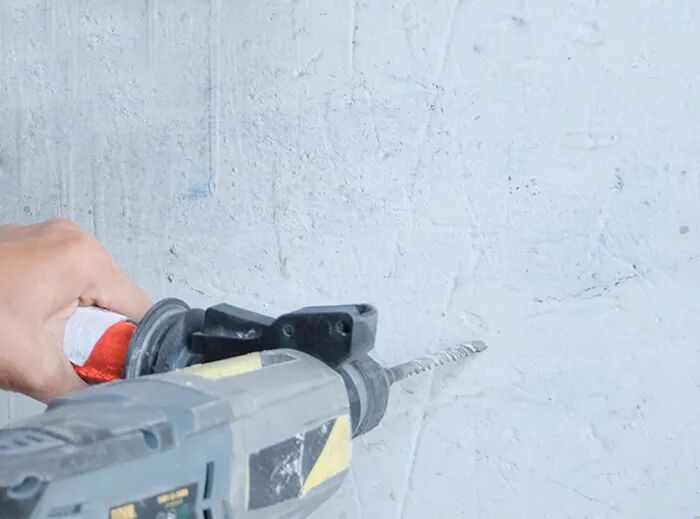

电钻打孔

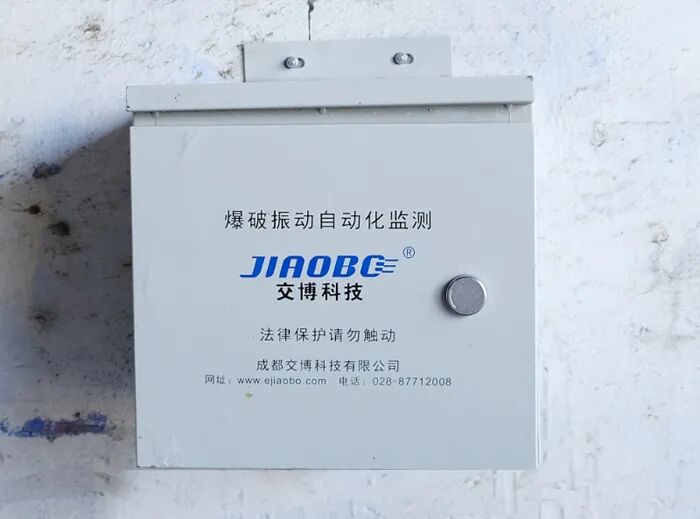

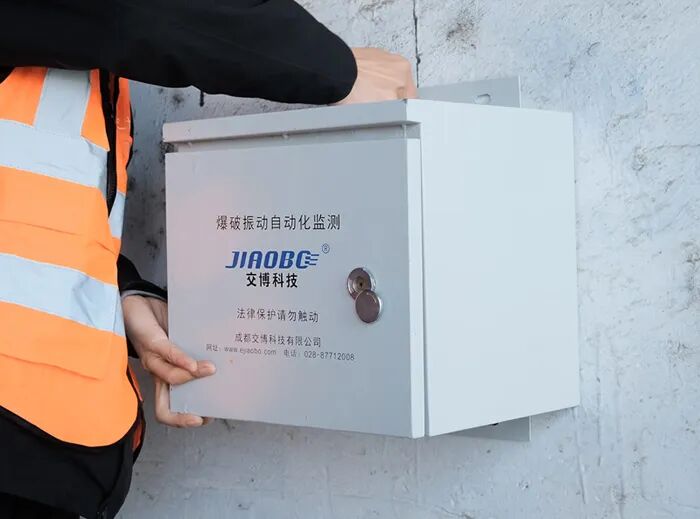

膨胀螺栓固定防护箱

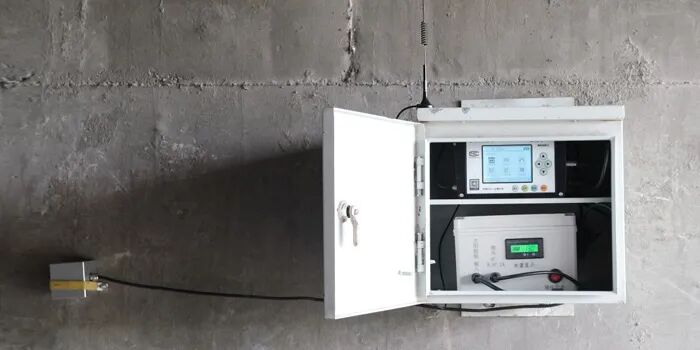

第三步：仪器连接

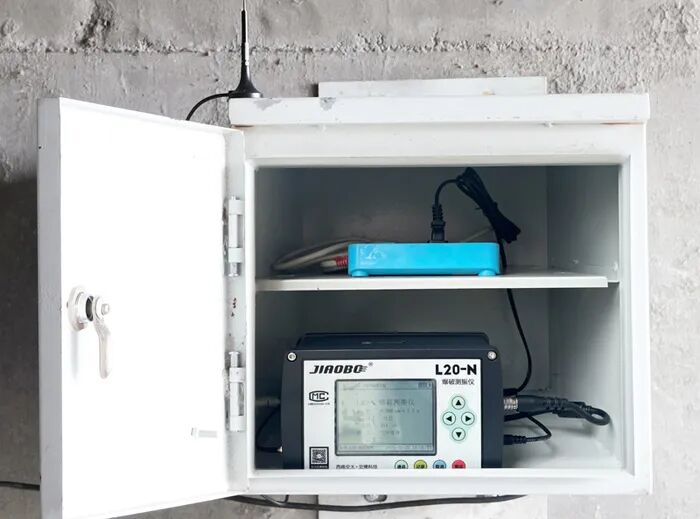

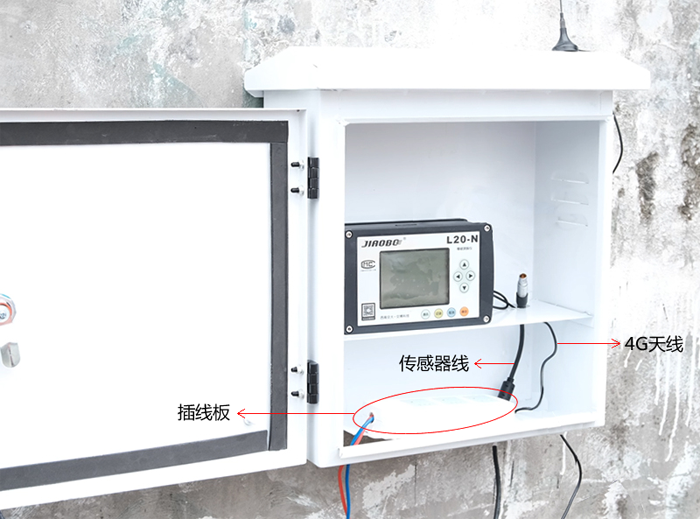

相应信号线引入防护箱内，并连接仪器

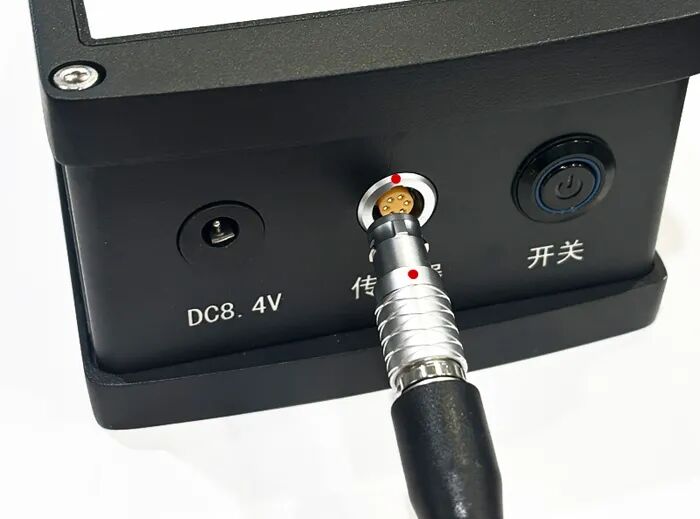

注：红点对红点连接。
3.安装验证

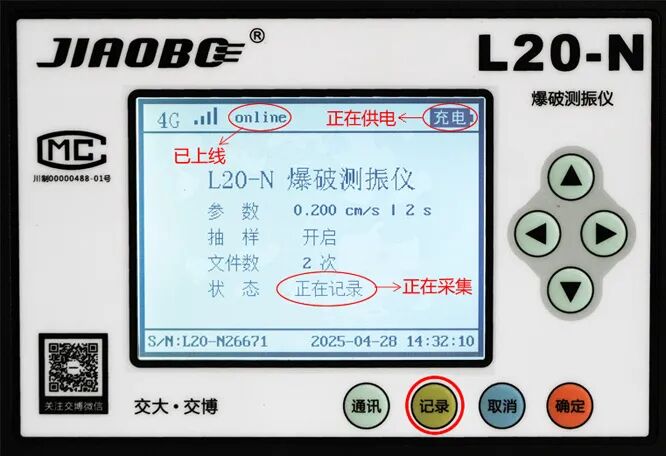

仪器安装好后，开机查看仪器是否供电与上线；按“记录”键进入采集界面，轻敲传感器验证仪器是否采集。
三、适用配件
设备安装质量直接关系到监测数据的准确性和可靠性，若测点处无外接电源或无网络信号时，需用到以下配件：
1. 锂电池供电
监测周期短时，可选择大容量锂电池为设备供电（40AH蓄电池，节能模式下支持30天供电）
2.太阳能供电

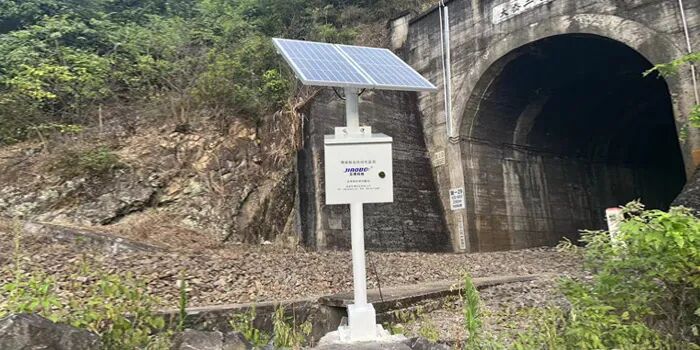

监测周期长、测点离隧道口较近时，可选择在隧道入口的空地上，安装太阳能为设备供电（支持连续10个阴雨天供电）
3.线缆引入外部电源供电
监测周期长、测点不易到达时，可通过线缆将外部电源引入测点处为设备供电（布线时需穿管保护，固定在隧道壁上，避免被车辆碰撞或被水流浸泡；线缆接头处需做好防水、防潮处理。）

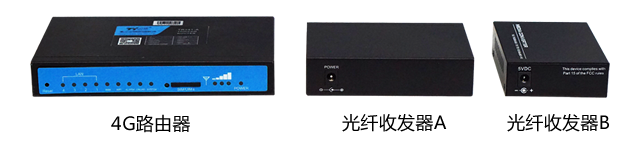

4.通讯组件

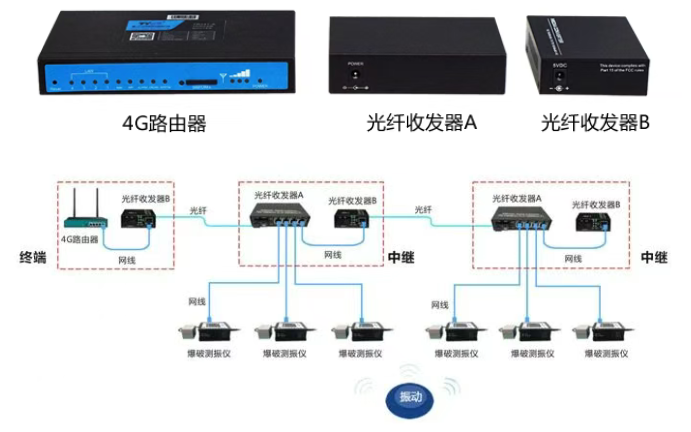

测点处无网络，可通过有线或无线等中继扩展通讯，将数据信号传输至有手机网络覆盖的区域，再通过通讯终端接入互联网，实现爆破振动自动化监测。
工作原理图
